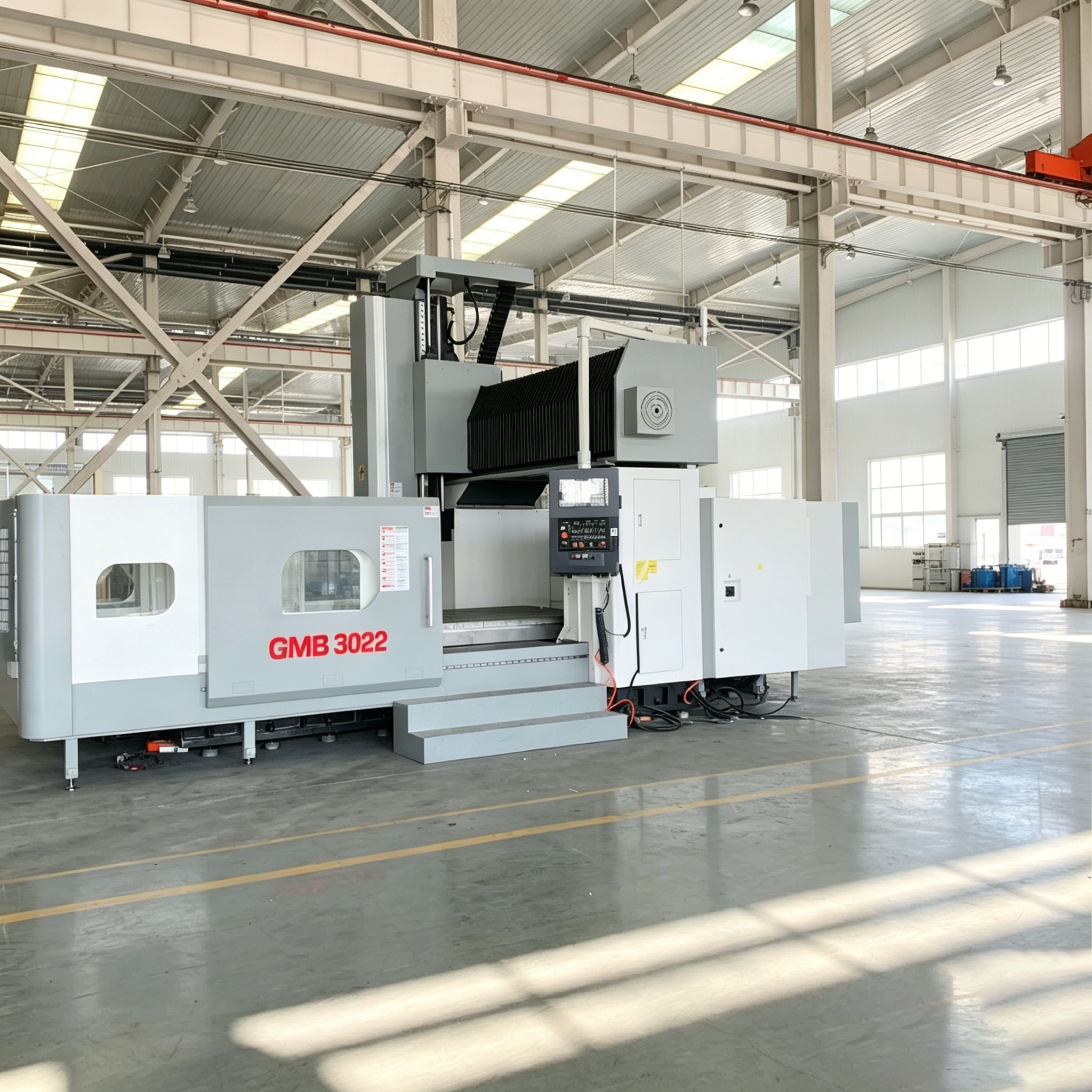

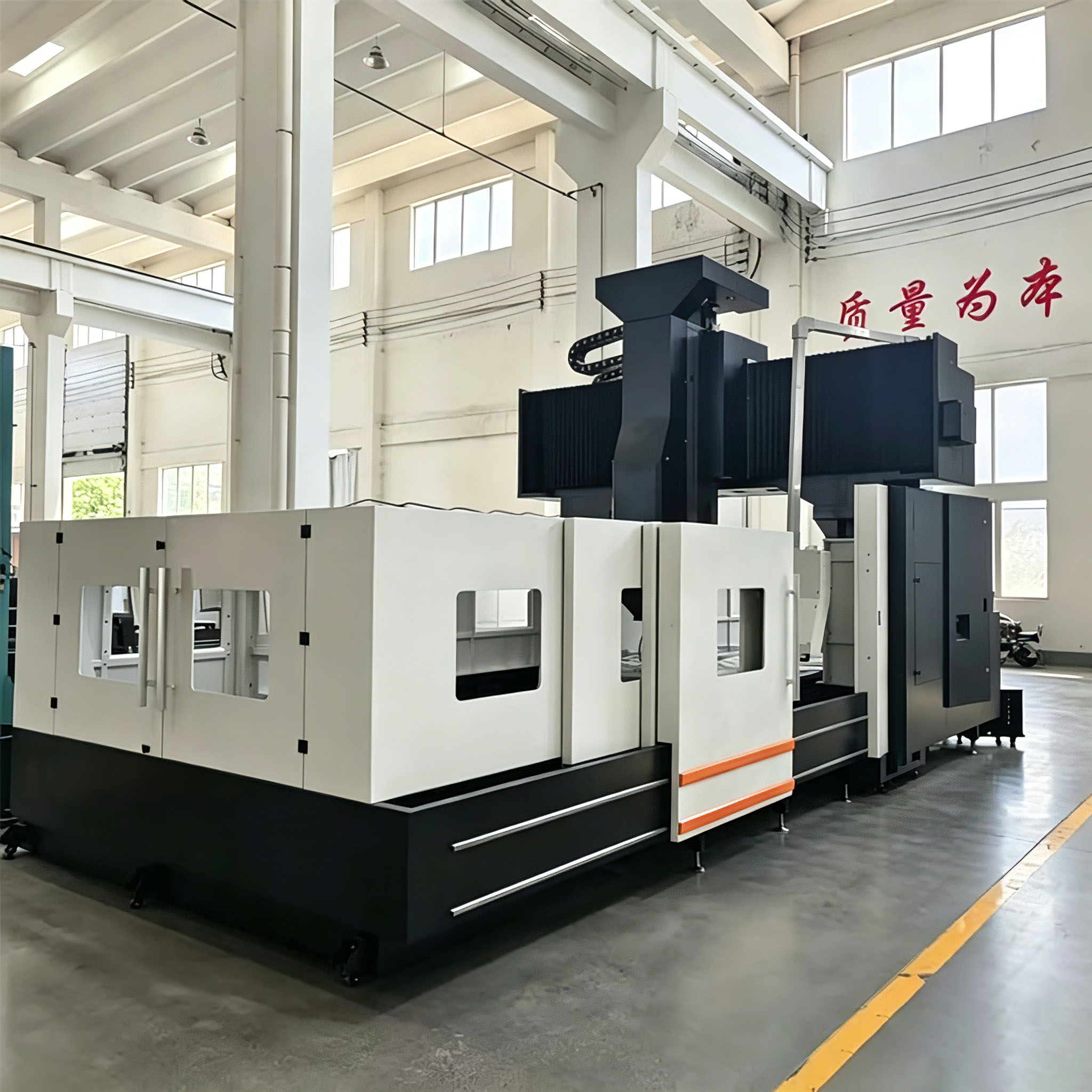

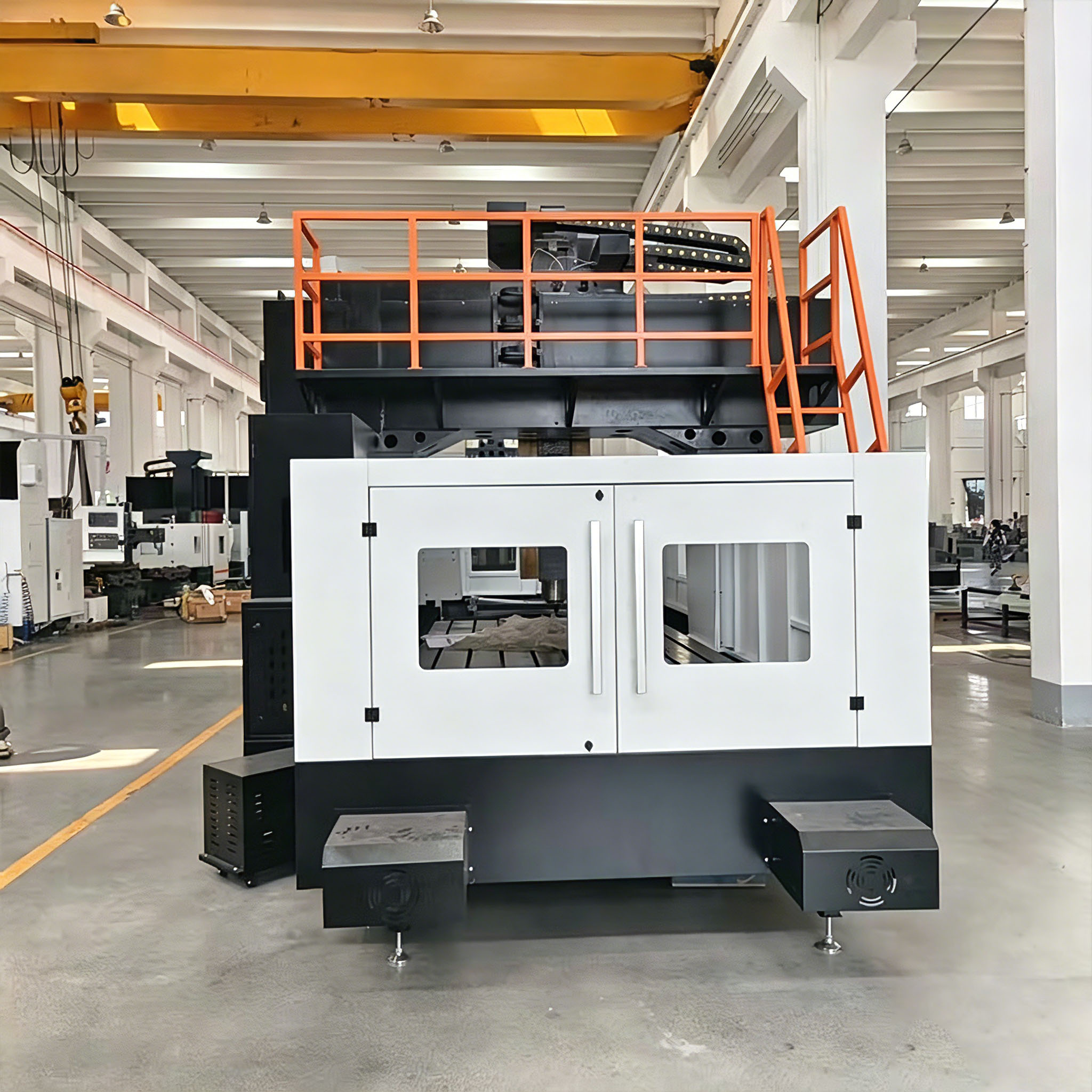

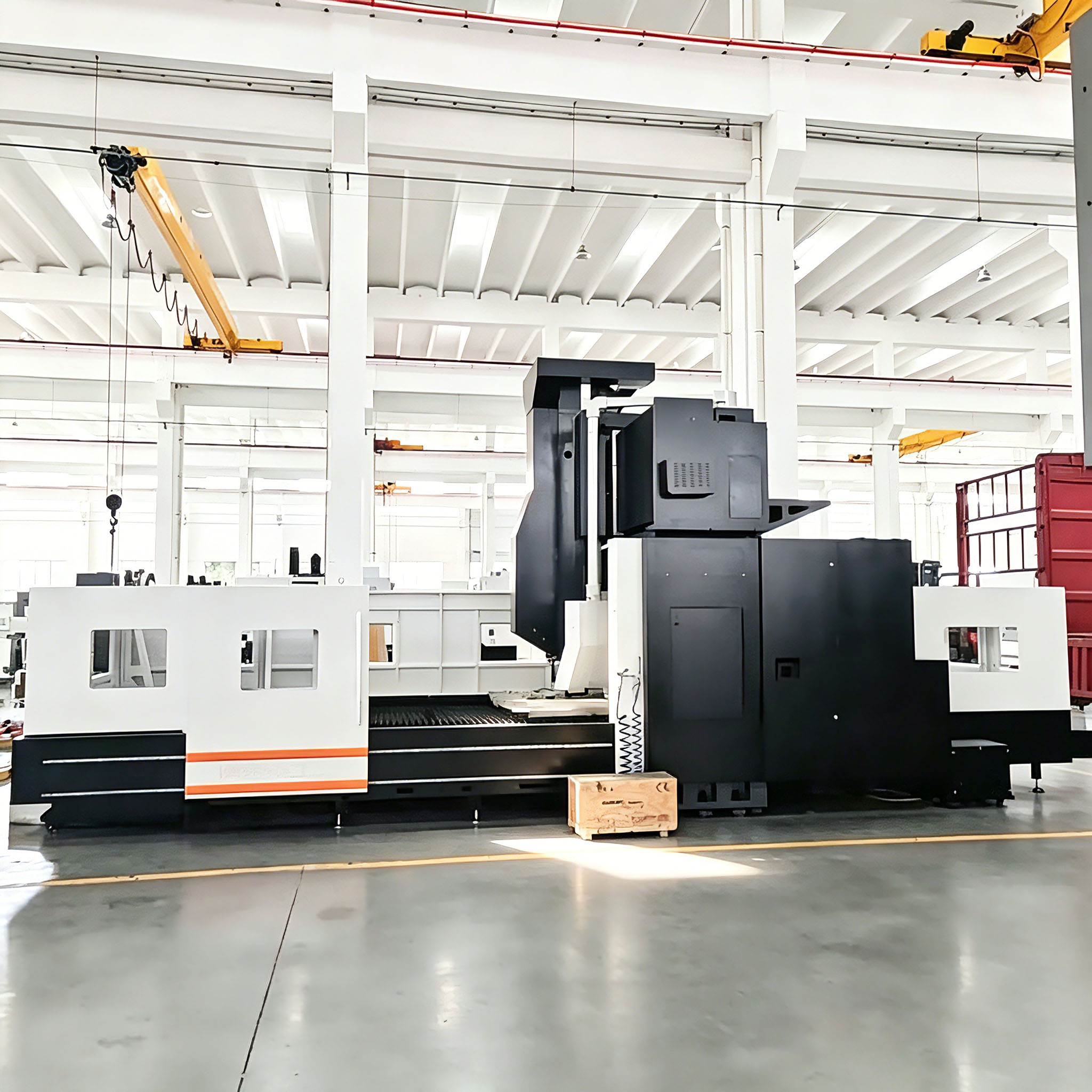

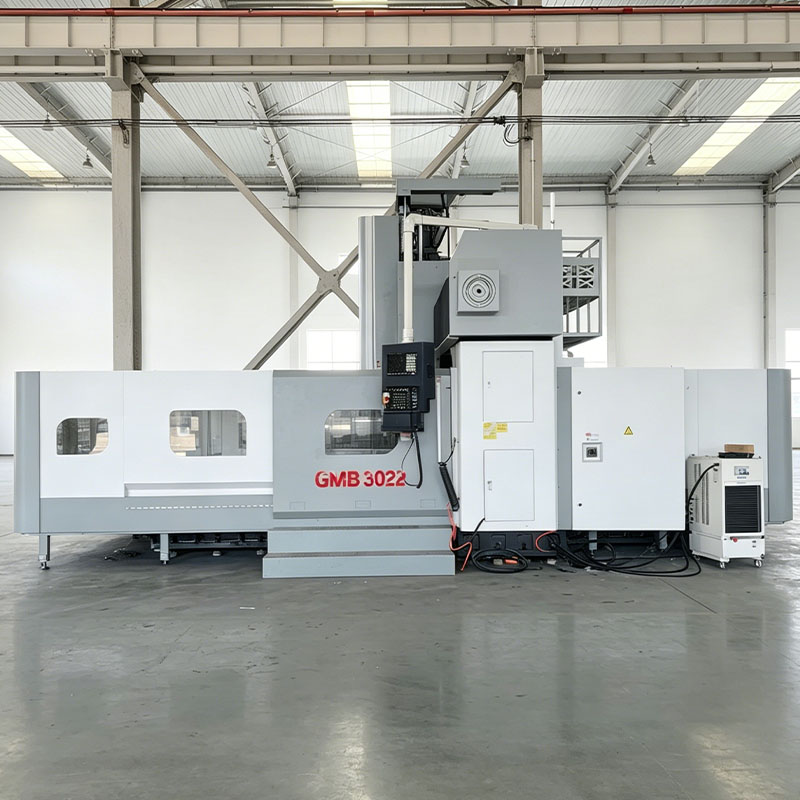

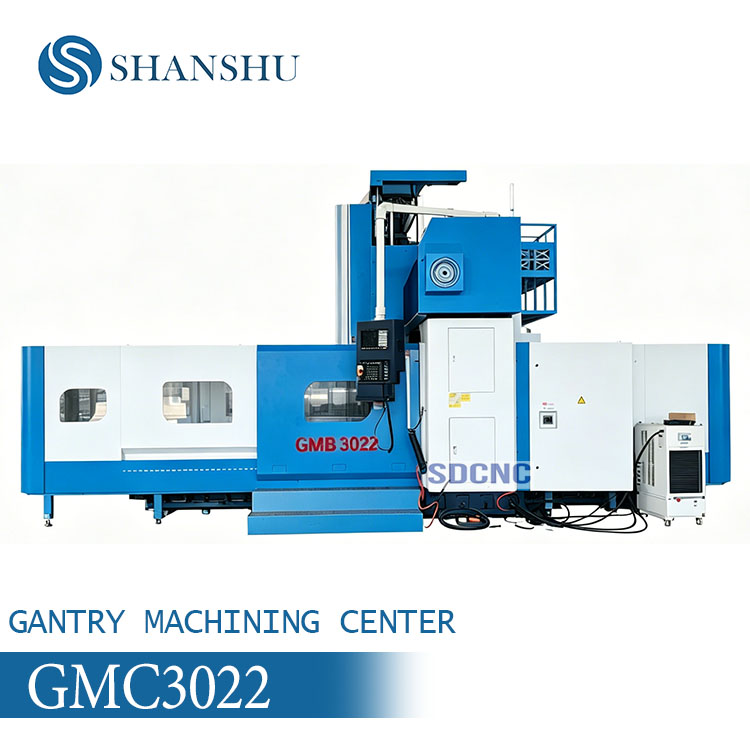

GMC3022 Gantry Machining Center

工作台尺寸 (宽 × 长) Table size (W*L)

mm

2000×3000

X 轴行程 X axis travel

mm

3000

Y 轴行程 Y axis travel

mm

2200（ Secondary stroke 2700）

Z 轴行程 Z axis travel

mm

1000

龙门宽度 Gantry width

mm

2300

龙门通过高度 Gantry passing height

mm

1400

工作台承重 Table load

t

10

主轴端面至工作台距离 Distance between spindle nose and table surface

mm

280~1280

T 型槽 (数量 - 宽度 × 间距) T slot (number-width*pitch)

-

9-28×200

主轴锥度 Spindle taper

-

BT50/200

主轴转速 Spindle speed

r/min

6000

快移进给速度 Rapid traverse speed

m/min

12

切削进给速度 Cutting feed speed

m/min

8

主电机功率 Main motor power

kw

18.5

刀库形式 Tool magazine

-

 Arm 30

定位精度 Positioning accuracy

mm

X/Y 0.0075；Z 0.015

重复定位精度 Repeat positioning accuracy

mm

0.005

外形尺寸 (长 × 宽 × 高) Overall dimension (LWH)

mm

10750×5940×5100

机床重量 Machine weight (about)

t

39
